漫反射式光电开关与PLC的接线方法

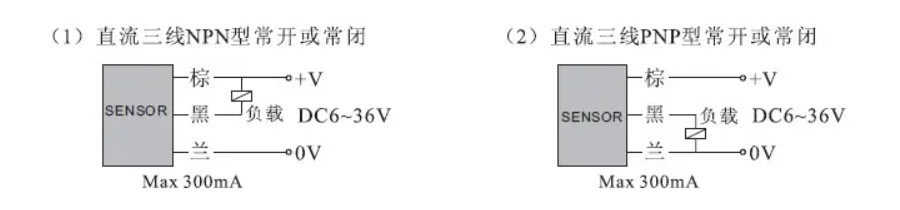

      当我们在选用这一个慢反射式光电开关的时候，我们要注意一下它的型号，它分为NPN型和PNP型，NPN接线看下图1，棕色线接的是6V到36V的DC正极，黑色线接PLC输入端，就是把PLC内部的光耦当作它的负载，蓝色线接的是0V；PNP接线看下图2。从图看开出来虽然两者接线是相同的，但是电流流过的路径方向是不同的，这就是NPN型和PNP型的区别，大家在选型时一定要和PLC型号匹配。
